Fit für die nächsten Jahre
Seit über 20 Jahren leistet die Kopfspritzmaschine einer Tubenlinie der Firma Neopac in Oberdiessbach zuverlässig ihren Dienst. Doch da diverse Ersatzteile nicht mehr verfügbar sind, benötigt die Anlage eine umfassende Überarbeitung – ein sogenanntes Retrofit – damit sie auch in den nächsten Jahren einsatzbereit bleibt.
Ausgangslage

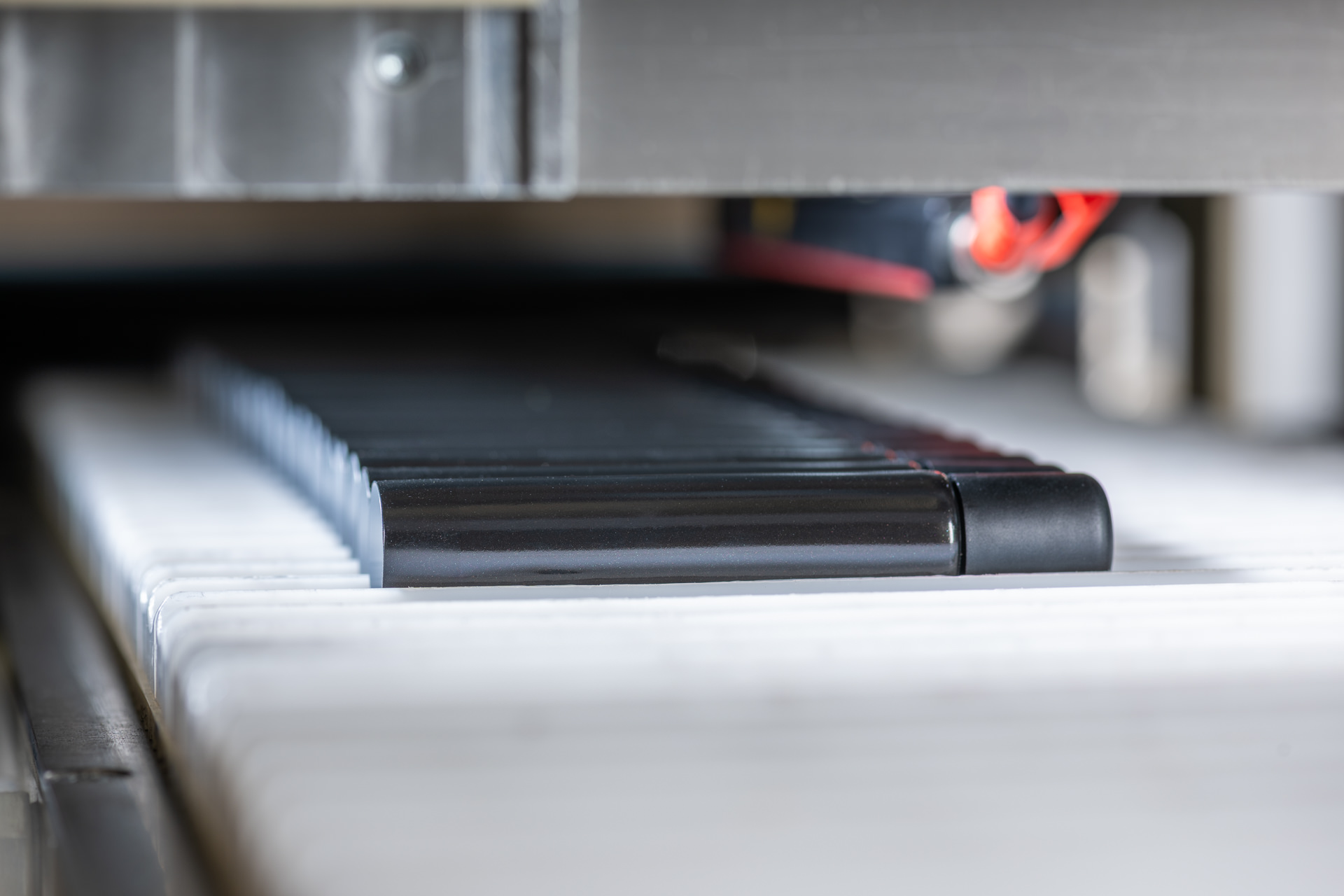

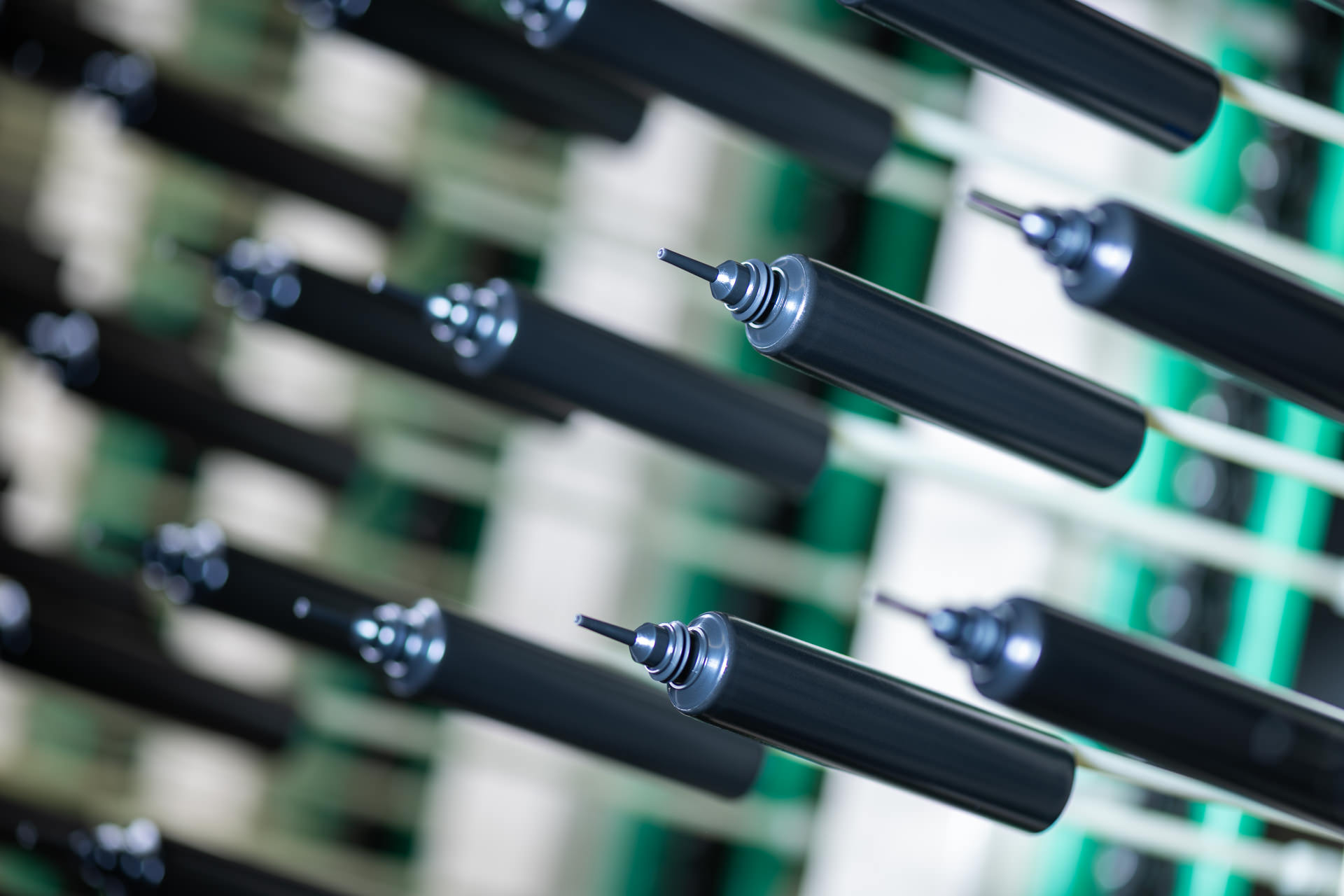

Die Kopfspritzmaschine wird mit Tubenrümpfen beschickt, spritzt mit einem Kunststoffspritzaggregat den Tubenkopf auf den Rumpf und übergibt die Tuben anschliessend an die Druckmaschine für den nächsten Arbeitsschritt.
Die Anlage stammt aus den 1990er-Jahren und benötigt regelmässig Wartungs- und Reparaturarbeiten. Da diverse Ersatzteile für die Speicherprogrammierbare Steuerung (SPS) und die Antriebstechnik nicht mehr erhältlich sind, wurde ein Retrofit notwendig. So kann die Maschine anschliessend für weitere Jahre zuverlässig ihren Dienst verrichten.
Bürki Electric durfte bereits 2020 eine Schwesteranlage modernisieren – diese diente nun als Referenz für das aktuelle Projekt.
Anforderungen
- Zuverlässiger Ausstoss
- Verwendung der Anlage für weitere Jahre
- Bearbeitung von mehreren Tubenrümpfen gleichzeitig
- SPS-Steuerungen auf dem neusten Stand
- Angleich an die bereits 2020 gefertigte Schwesteranlage mit diversen neuen Funktionen
Lösung
Bürki Electric bietet ein umfassendes Retrofit aus einer Hand – von der Erstellung des Elektroschemas über die Fertigung neuer Leistungs- und Steuerschränke sowie die Lieferung der Antriebstechnik bis hin zur Ausführung der Installationsarbeiten gemeinsam mit einer Partnerfirma und der abschliessenden Inbetriebnahme der Anlage.
Die Sicherheitsfunktionen wurden mit einer sicherheitsgerichteten CPU umgesetzt.
Zusätzlich zur Modernisierung der Kopfspritzmaschine wurden einige Abläufe optimiert und verbessert. Die Anlage erreicht nun einen entsprechend höheren Ausstoss.
Highlights
- Die Lebensdauer der Maschine wurde für weitere Jahre erweitert
- Zuverlässige Steuerung der Anlage über 10 Servoachsen
- Gesamterneuerung der Maschinensteuerung
inkl. Antriebstechnik - Software-Engineering:
-Software für fehlersichere S7-1500-CPU
-Programmierung der Antriebstechnik von 10 Servoachsen und 2 FU-Abgängen
-Bildauswertungssysteme mittels Kamera - Koordination mit Elektroinstallateur
- Inbetriebnahme der Anlage
Ausführungsdetails
Steuerung:
- Siemens S7-1517F-3 PN/DP mit dezentralen I/Os mit IM151-6 PN
Antrieb:
- Antriebstechnik Siemens Sinamics S120
Visualisierung:
- 3 Touch Comfortpanel TP1200 und TP700
Referenzperson
Björn Liechti
Projektleiter Neopac
