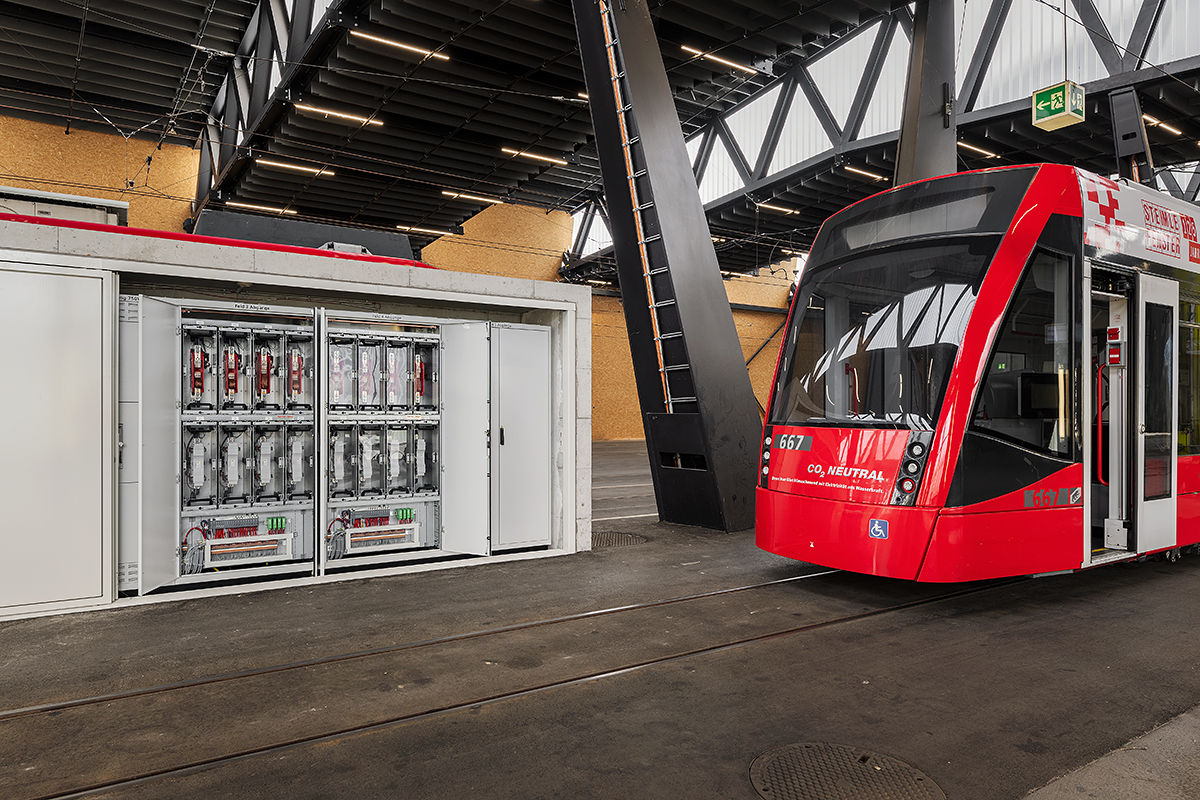

Im Zuge der Erweiterung des Tramdepots an der Bolligenstrasse um acht Gleise wurde die ganze Fahrleitungssteuerung erneuert. Weil die geforderte Kurzschlussstromfestigkeit der Fahrleitungsschaltanlage 10kA übersteigt, musste eine typgeprüfte Schaltanlage eingesetzt werden. Zusammen mit Hager AG, Emmenbrücke als Systemlieferant und Furrer + Frey als Gesamtlieferant gegenüber BERNMOBIL, durften wir diese Anlage auslegen, projektieren und schlussendlich fertigen.

Im Jahr 2010 wurde in enger Zusammenarbeit mit Furrer + Frey bereits die Vorgängeranlage von uns gebaut.  Gegenüber der ersten Anlage wurden die zu beherrschenden Kurzschlussströme höher definiert. Um die Normenkonformität zu gewährleisten, kommt nun eine baumustergeprüfte Schaltanlage zum Einsatz.

• Ansteuerung der Gleichrichteranlage, welche die Schaltposten mit der Spannung 600VDC versorgt
• Strombelastbarkeit: Hauptsammelschiene 2’000A, pro Abgang 500A
• Ein- und Ausschalten der 600VDC-Abgänge über einen DC-Schütz
• Im ausgeschalteten Zustand wird der Abgang mittels Erdungstrenner geerdet
• Überwachung der Abgänge mittels einer Spannungsmessung 600VDC direkt ab Fahrleitung
• Die Risikoanalyse verlangt einen Performance-Level d für gewisse Sicherheitsfunktionen
• Hohe Verfügbarkeit
• Maximaler Personenschutz während Wartungsarbeiten
• Auslegung auf 750VDC, da in naher Zukunft die Betriebsspannung erhöht werden soll

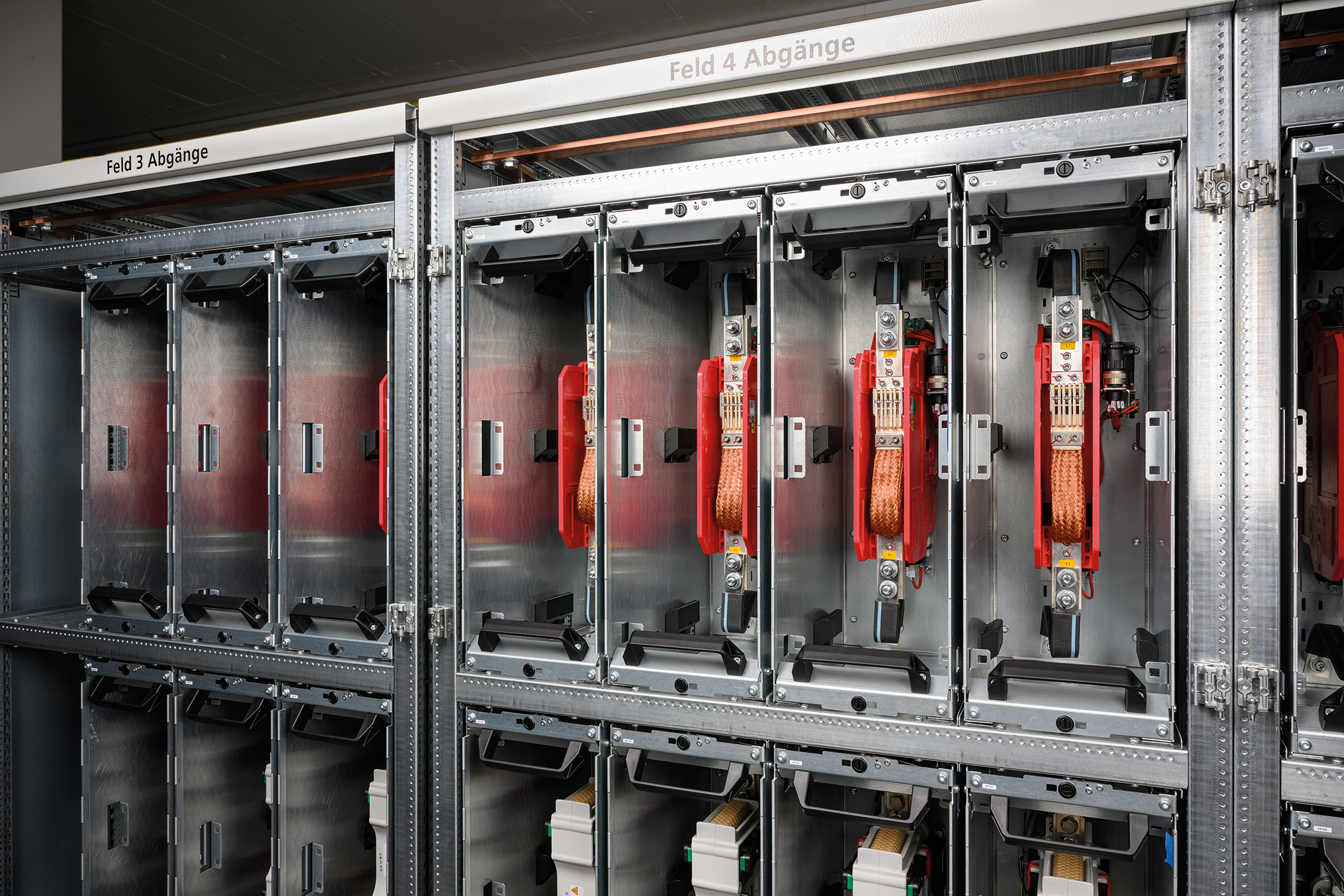

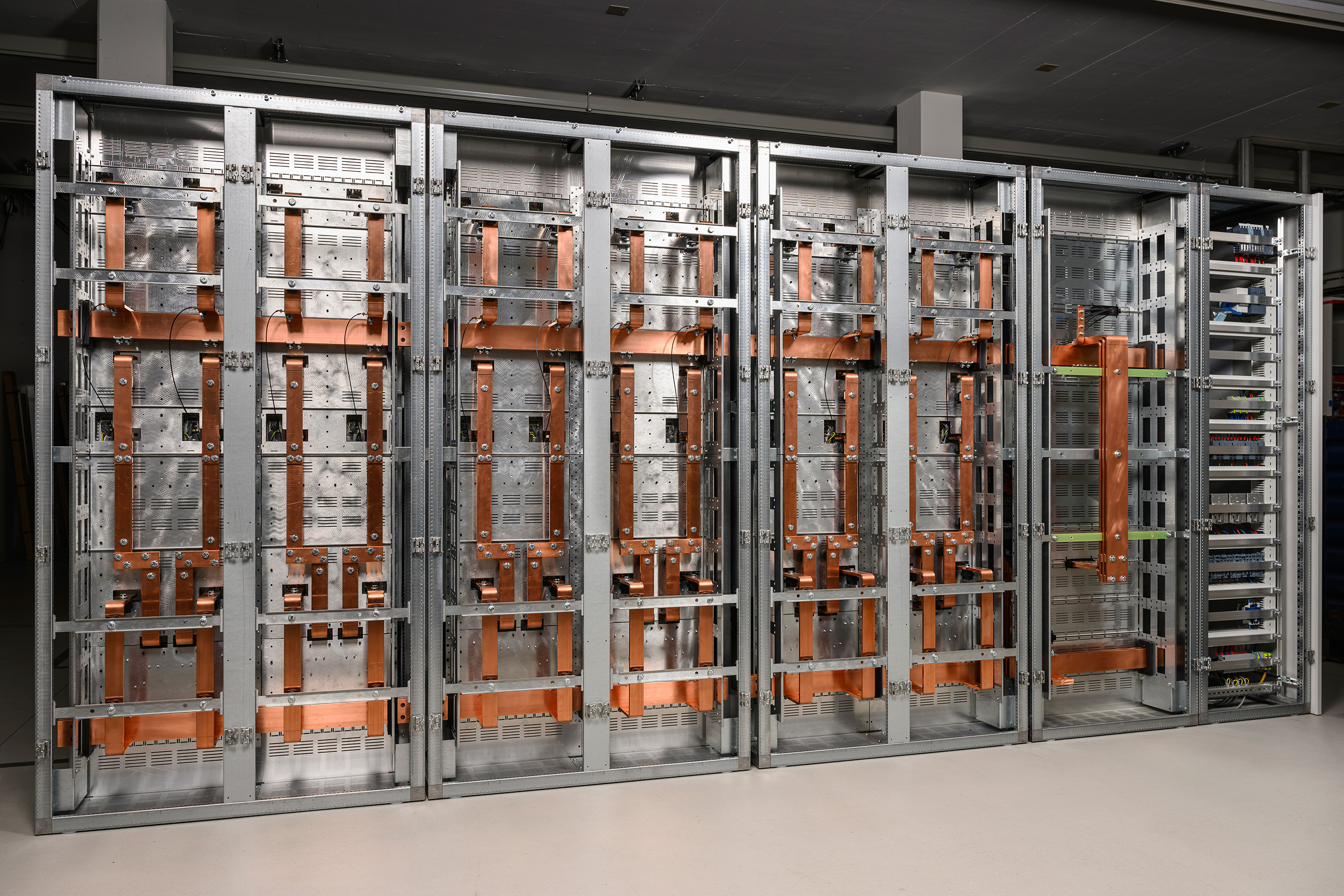

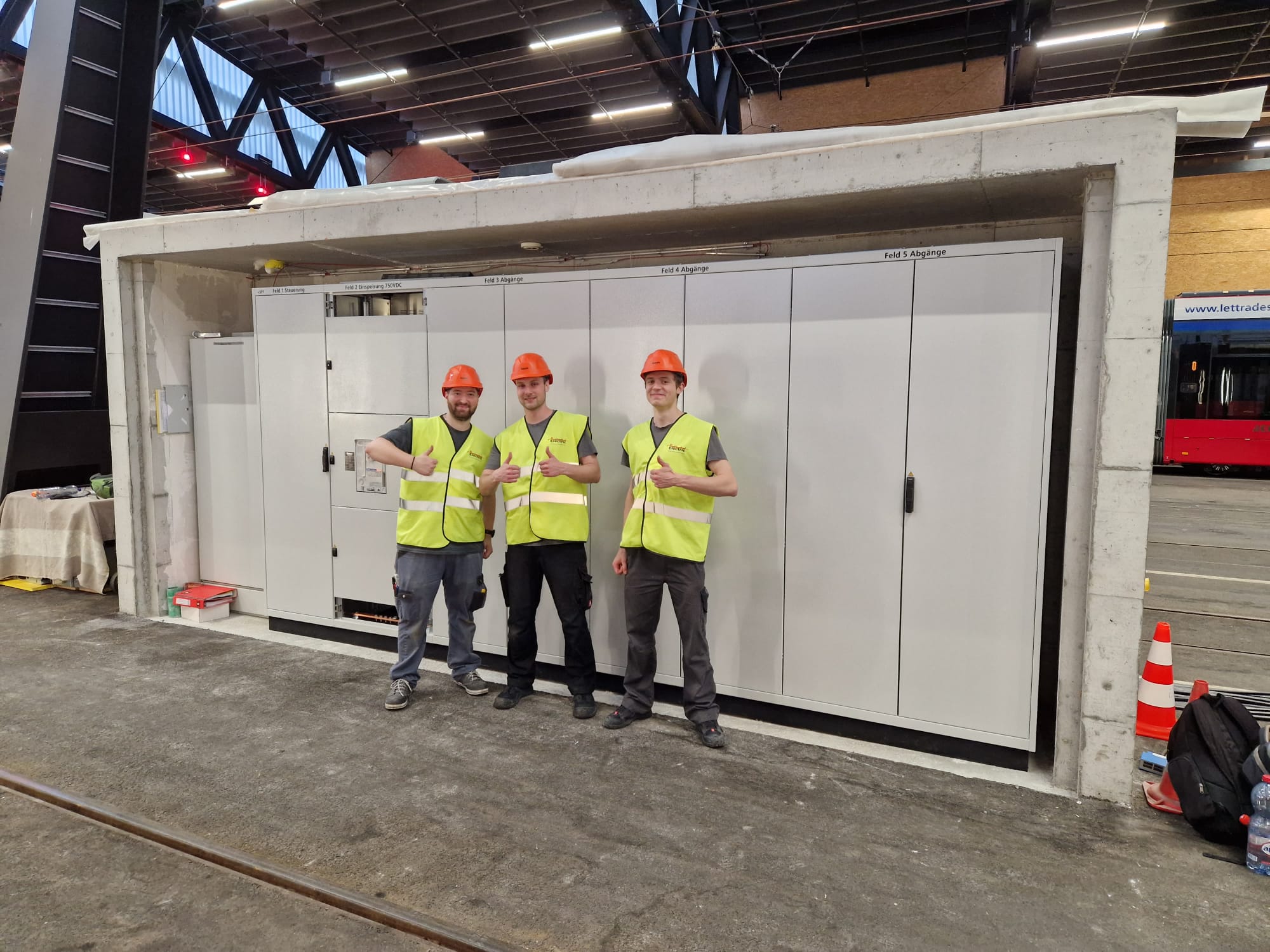

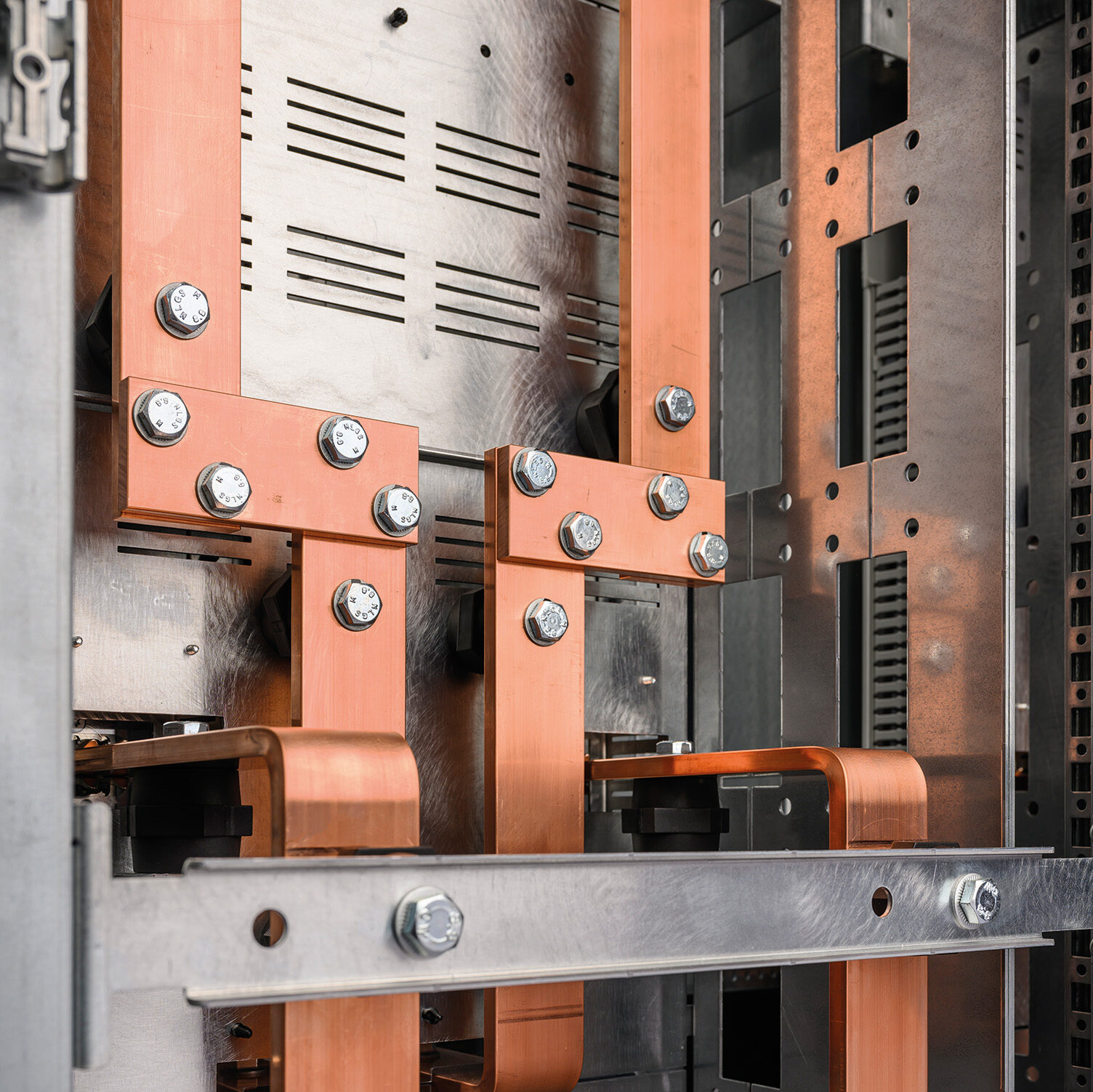

Wir entwickelten einen komplett neuen Typ einer DC-Schaltanlage mit sehr hoher Verfügbarkeit durch Einschubtechnik und maximalem Personenschutz dank entsprechender Schottung. Der Aufbau der DC-Schaltanlage erfolgte modular mit Einspeisefeld, Steuerfeld und drei Typen von Abgangsfeldern (2, 3 und 4 Abgänge pro Feld).
Eingesetzt wurde eine fehlersichere SPS-Steuerung mit der entsprechenden Peripherie zum Erreichen des geforderten Performance-Levels.

Vorgängig wurden eine Baumusterprüfung sowie umfangreiche Tests in Zusammenarbeit mit Hager AG in Emmenbrücke sowie im Hochstromlabor bei der AIT (Austria Institute of Technology) in Wien durchgeführt.

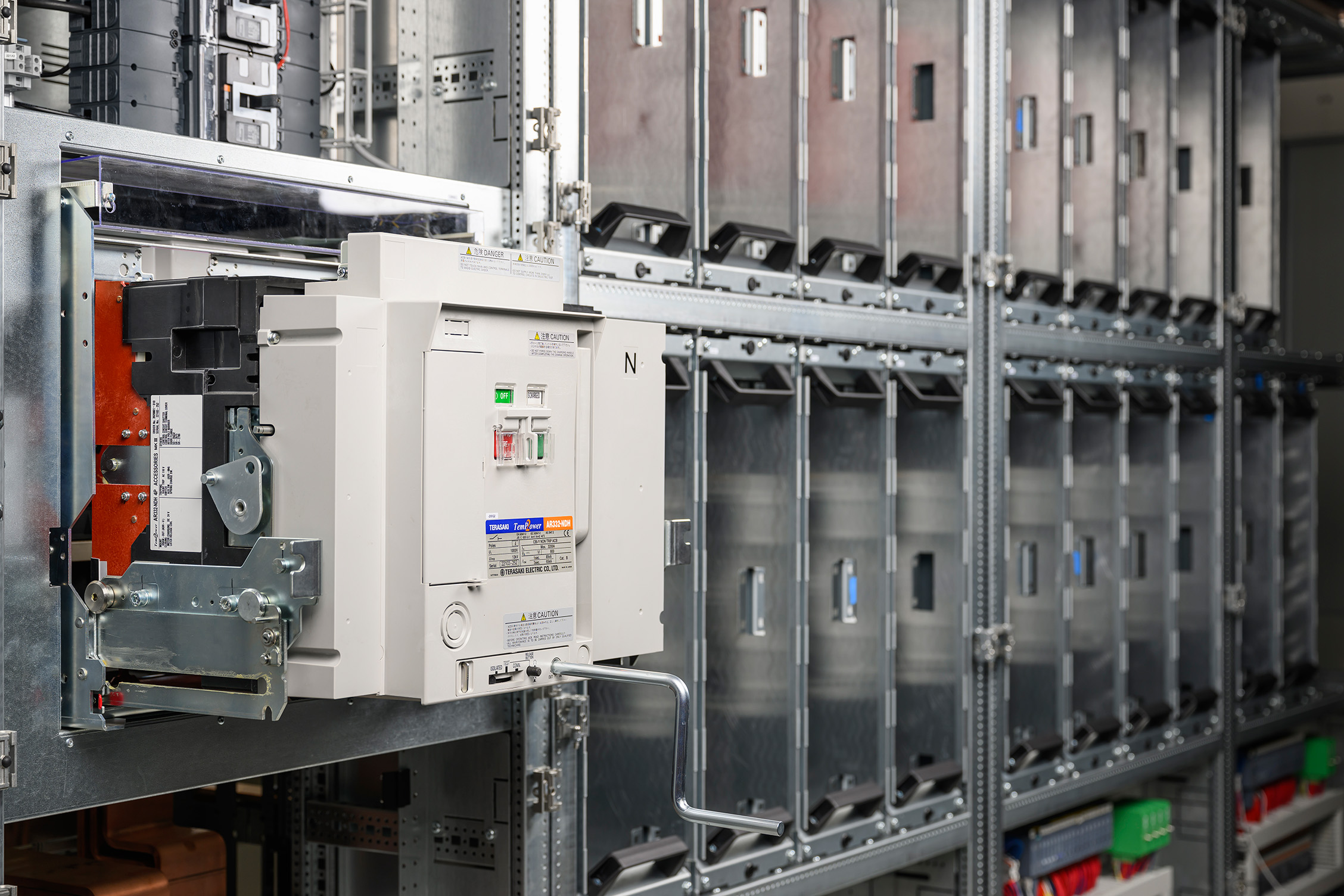

Bei einem fehlerhaften Abgang ist nach der Detektion des Fehlers die Anlage mit Ausnahme des betroffenen Abgangs sofort wieder verfügbar und der defekte Einschub kann unter Spannung gewechselt und danach wieder in Betrieb genommen werden. Auch der sichere Automatik-Betrieb bleibt gewährleistet.

1. Sehr hohe Verfügbarkeit und eine maximale Personensicherheit
2. Ein defekter Einschub kann im laufenden Betrieb gewechselt werden
3. Schaltberechtigung mittels Badges, Bedienung über Touchpanel, Sicherheitsschlüsselschalter und klassischem Drucktaster
