Lagern leicht gemacht
Die neue Holzbau AG in Lungern fertigt bis zu 25 Tonnen schwere Holzträger. Sicherheit und Effizienz sind für den Holzbauer zentrale Faktoren der innerbetrieblichen Logistik.
Ausgangslage

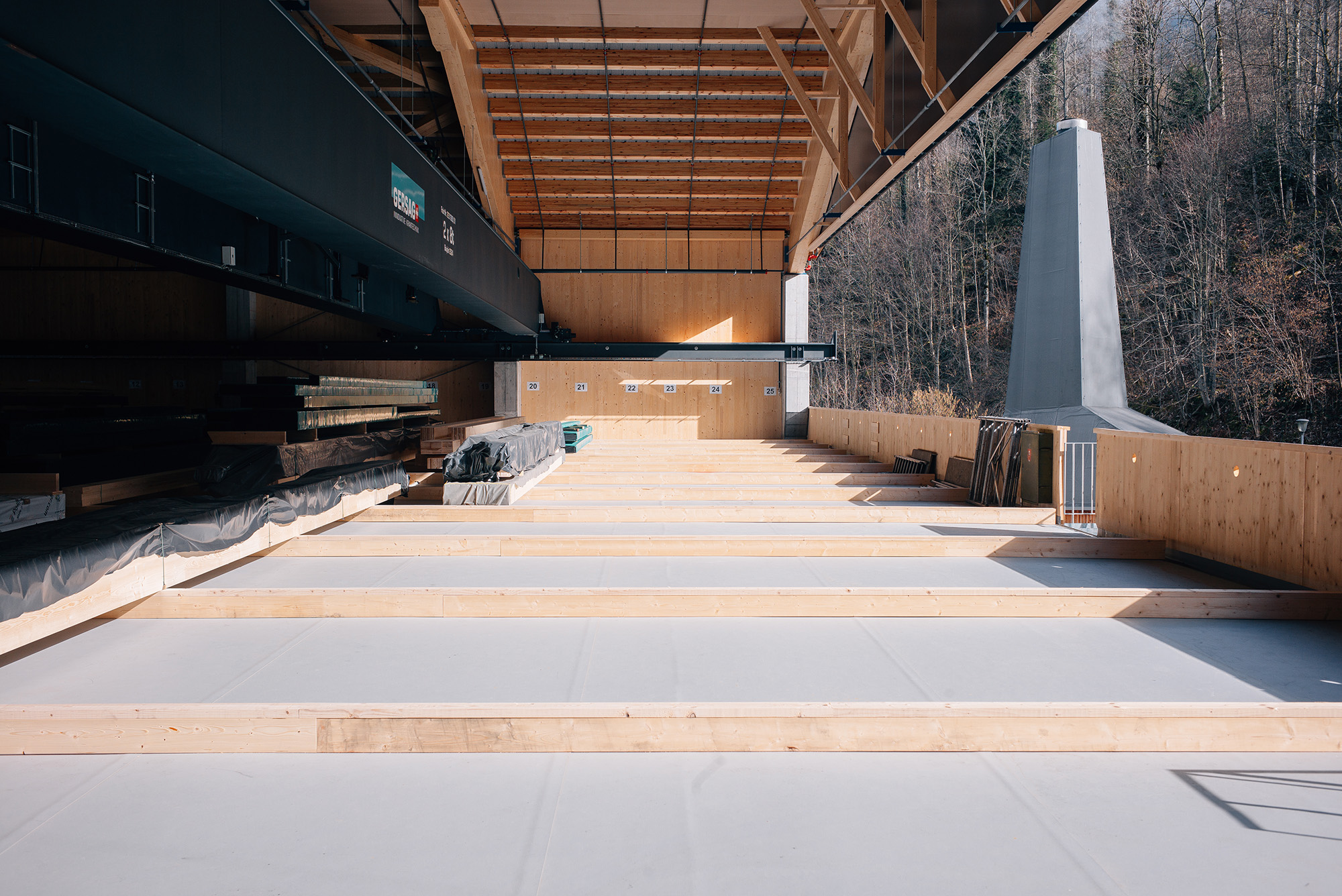

Für die Lagerung und die effiziente Vorbereitung zum Weitertransport der tonnenschweren und bis zu 20m langen Pakete wurde eine Lagerhalle gebaut und ein Logistikkran angeschafft.
Für die Ansteuerung des Paketkrans und des Paketgreifers sowie für die Erstellung der Lagersoftware wurde die Bürki Electric beauftragt.
Anforderungen
- Erstellung der Software zur Lagerverwaltung
- Ansteuerung Paketkran Achsen XYZ und Paketgreifer
- Ansteuerung Bodenklappe zwischen Lagerebene und Produktionshalle
- Automatische Vermessung der Pakete
- Automatische Ein- und Auslagerung von und zu den vier Übergabepunkten
- Lagerung der Pakete in zwei übereinander gestapelten Ebenen
Lösung
Bürki Electric fertigte die Steuerung zur Anbindung des Paketkrans und des Paketgreifers und entwickelte die Lagerverwaltungs-Software. Der Datenaustausch zwischen der Kransteuerung von GERSAG und der übergeordneten Steuerung von Bürki Electric erfolgt über einen PN/PN-Koppler.
Dadurch ist eine Zwischenlagerung von Paketen mit einer Länge zwischen 5 und 20m, einer Breite und Höhe von bis zu 1.2m und einem Gewicht von bis zu 8 Tonnen pro Einheit möglich.
Highlights
- Komplette Lagerverwaltung in der SPS
- Bedienung über Tablets
- Maximale Ausnutzung des verfügbaren Lagerraums
- Vollautomatischer Betrieb
- Zwischenlagerung von bis zu 20m langen und bis zu 8 Tonnen schweren Paketen
Geschäftsführer neue Holzbau AG
- Software für Lagerverwaltung
- Ansteuerung Paketkran und Paketgreifer
- Ansteuerung Bodenklappe zwischen Lagerebene und Produktionshalle
- Automatische Vermessung der Pakete
- Automatische Ein- und Auslagerung von und zu vier Übergabepunkten
Ausführungsdetails
Steuerung:
- SPS Siemens S7-1500 auf Basis ET200SP
Visualisierung:
- PC-Runtime WinCC Advanced
Referenzperson
Sascha Abplanalp
Geschäftsführer neue Holzbau AG
